1、隔膜閥

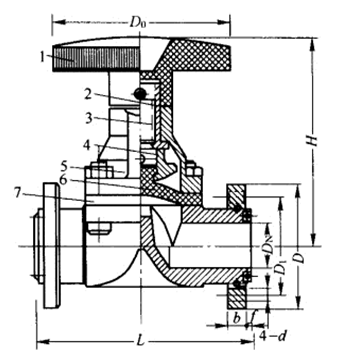

圖1所示為隔膜式真空閥。隔膜閥適用于真空系統的接通或截止，它是利用閥桿將彈性體薄膜緊壓在閥座上來隔斷氣路。橡皮彈性薄膜上有一提鈕。提起提鈕，通道接通。反之壓緊就截止.如轉動手輪可帶動閥桿上、下移動，使隔膜離開閥座打開閥門或使隔膜緊壓在閥座上關閉閥門。此種閥門如采用丁睛橡膠隔膜，適用于前級和預抽管道上及溫度為-25~80℃的非腐蝕性氣體。如采用氟橡膠隔膜，可用于高真空系統，使用溫度范圍為-30-1501℃。

2、真空球閥

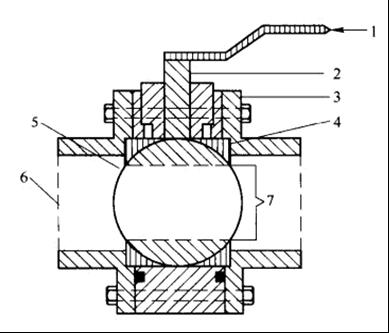

圖2所示是真空球閥的結構，該閥中的密封機構是山兩個環狀彈性體緊壓于一個金屬球表面構成。金屬球上有一個大穿孔，借助于手柄轉動金屬球使穿孔改變方向，即可接通或切斷氣路。金屬球軸桿與閥體間的密封采用0形密封圈密封。

3、真空蝶閥

蝶閥的結構比較簡單，如圖3所示。閥板的邊緣上嵌有U形密封圈，閥板靠螺栓固定在傳動軸閥桿上，使閥桿帶動閥板轉動，當閥板上的密封圈與閥體緊密接觸時即實現了閥門的關閉。從關閉位皿始，閥板再轉動90℃時，閥門即完全打開.該種閥門的主要優點是體積小結構簡單。
